Insuplast Oy

Insuplast Oy valmistaa IV-kanavaeristeet puhtaasta Ewona kierrätettävästä polyesterikuitumateriaalista. Raaka-aineena käytettävälle Ewona eristeelle on Suomessa myönnetty oikeus käyttää Allergia- ja astmaliiton allergiatunnusta.

Insuplastin IV-kanavaeristeiden hyviä ominaisuuksia ja testiselosteita:

- Pölyämätön ja asennusmukavuudeltaan ylivoimainen materiaali, eriste kuuluu pintamateriaalien päästöluokkaan M1 (RTS-luokitustodistus)
- Ewona-eriste ratkaisee työsuojelu- ja hygieniaongelman eristystyössä
- Helppo työstää, leikata ja nopea asentaa
- Eristeestä ei emittoidu kemiallisia yhdisteitä sisäilmaan
- Kuidut ovat lämmöllä sidottuja ilman kemiallisia sideaineita
- Huokoinen rakenne sitoo ilmaa perinteisiä eristeitä tehokkaammin
- Lämmönjohtavuus (λ10)0,038 Wm/K kuutiopainon ollessa vain 20 kg/m3
- Paloluokka B-s1,d0
- Eriste on mekaanisesti ja kemiallisesti kestävä ja kestää myös hyvin kosteutta
- Eurooppalainen tekninen hyväksyntä eristeelle ETA 10/0178





Tuotteet

Tuotevalikoima
Tuotevalikoima kattaa kaikki ilmastointikanavien eriste-osat Ø100mm kanavista aina Ø200mm asti. Tuotevalikoimassa ovat;  45°, 90° kulmat, T-haarat ja suorat eristeosat kyseisillä halkaisijoilla. Kaikki osat voidaan valita päällystämättömänä tai höyrysulkumuovilla päällystettynä. Eristeet ovat saatavana 50mm ja 100mm vahvuisina. 45 asteen kulmia ja T-haaroja ei käytetä 50mm eristeissä, koska ne ovat helppo itse tehdä, mutta 100mm eristeille niitä valmistetaan.

Halkaisematon kanavaeriste
Kanavaeristeet tehdään halkaisemattomana. Eristeen elastisuus mahdollistaa halkaisemattoman kanavaeristeen asentamisen samalla kun kanavat asennetaan. Tällä menetelmällä saadaan eristys tehtyä samanaikaisesti kanavien asentamisen kanssa ja lähes samaan aikaan kun asennetaan pelkät kanavat. Tällöin ei myöskään tarvitse laittaa rautalankaa jälkikäteen, saadaan energiataloudellinen lopputulos ja turhat työvaiheet jäävät pois. Saumat tulee ns puskusaumoina, joten niitä ei tarvitse teippailla.

Jos kanavat ovat jo asennettu paikoilleen, voidaan osat toimittaa halkaistuna.

Päällystämätön tai höyrysulkumuovilla päällystetty kanavaeriste
Kylmässä tilassa kulkeva lämminilmakanava eristetään päällystämättömällä kanavaeristeellä ja -osilla.
Kondenssi + lämpöeristys vaaditaan kun kanavassa kulkee kylmä ilma ja kanava on lämpimässä tilassa. Eli eristetään höyrysulkumuovilla päällystetyllä kanavaeristeellä ja -osilla.
Vapaasti kylmään tilaan asennetun kanavan eristevahvuus tulee olla 100 mm.

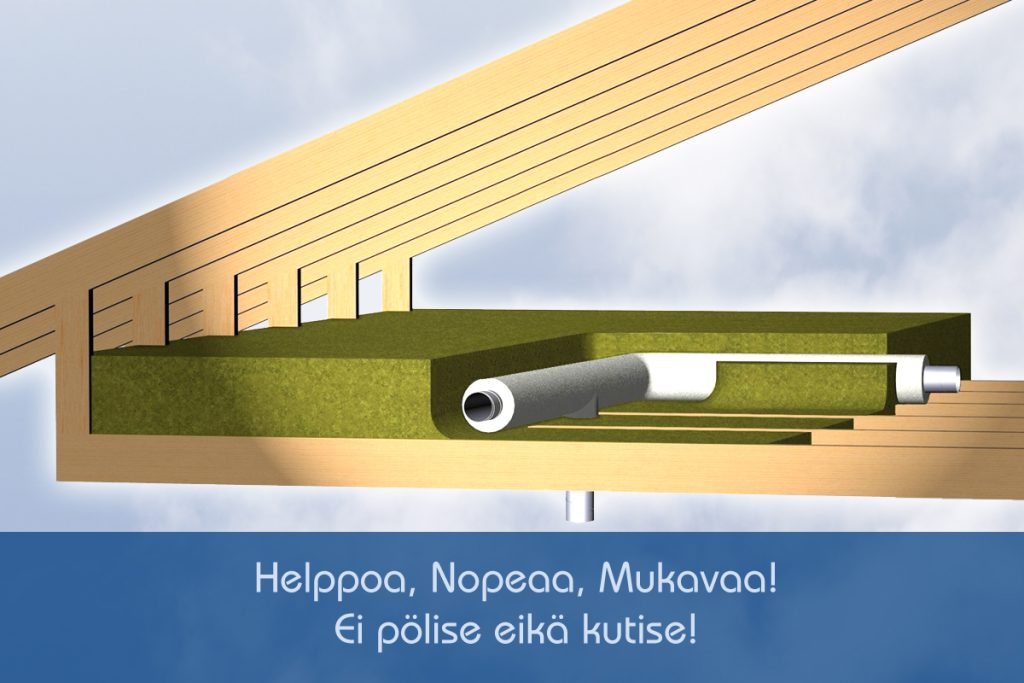

Yläpohjaeristeen eli puhallusvillan sisään asennetun kanavan eristevahvuudeksi riittää 50 mm.

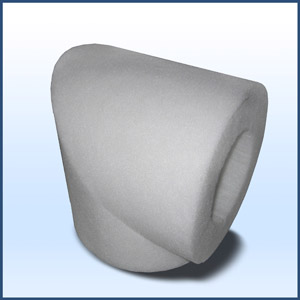

   90° kulma

   Suora eristeosa

   Työkalut eristeen
   muokkaamiseen





Asentaminen

1. ERISTÄMINEN 50mm ERISTEELLÄ (puhallusvillan sisään tulevat kanavat)
Eristys tehdään suorilla eristeputkilla ja 90º kulmilla. Muiden kulmien yli eriste taipuu ja T-haarat voidaan tehdä itse. Eristys tehdään kanavien rakentamisen yhteydessä. Eristeet asennetaan kanavien päälle lattialla/ullakolla ennen kanavien asentamista paikoilleen. Kerralla voit eristää juuri sen verran kun rakennat kanavia, koska eriste ei lisää kanavien painoa.



Suorien ja 90º kulmien eristäminen

Suorat eristeputket vedetään kanavan päälle niin, että niittaukselle jätetään pieni vara jotta salkojen liittäminen toisiinsa ullakolla olisi helpompaa. Kun salot on liitetty ullakolla toisiinsa, eristetään niittauskohta halkaistulla eristeputkella jonka pituus on reilusti pidempi kuin niittausaukko. Näin saumat puristuvat (puskusauma) kunnolla toisiinsa eikä niitä tarvitse teippailla tai muullakaan tavalla erikseen varmistaa.

Suorat kanavat eristetään ennen kuin niihin liitetään kulmakappaleet, kun kulmakappale on liitetty kanavaan, se eristetään ennen kuin jatketaan kanavien rakentamista. Halkaistut eristeputket kiinnitetään rautalangalla, ei tiukasti vaan varmistukseksi.



T-Haaran eristäminen

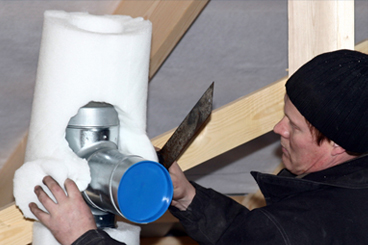

Yksi yleinen tapa eristää T-haara on leikata kahteen eriteputkeen puoliympyrät päihin ja vetää eristeputket toisiaan vasten molemmin puolin T-haaran kaulusta. Jos reikä tehdään esim. keskelle eristeputkea, halkaistaan eriste reikään saakka ja vedetään eriste T-haara kauluksen yli



Kauluksesta ylöspäin lähtevä eristeputki leikataan villaveitsellä kuvan mukaisella tavalla ja painetaan T-haaraa vasten. Materiaalin pehmeyden ansiosta leikkausepätasaisuudet peittyvät kun eristeet saadaan toisiaan vasten puristuksiin.



2. ERISTÄMINEN 100mm ERISTEELLÄ (kylmissä tiloissa)
Osien kuten t-haarojen ym. tekeminen 100mm eristeellä ei ole yhtä helppoa kuin 50mm eristeellä (kts yllä), joten suosittelemme käytettäväksi valmiita osia suoraan tehtaalta, jotta tiivis lopputulos saavutetaan.



3. INSUPLAST TYÖKALUT

Polyesterieristeen leikkaamiseen EI sovellu perinteiset eristeveitset, vaan vaatii omat työkalunsa. Leikkaaminen on helppoa Insuplast veitsillä ja sahoilla. Veitsien ja sahojen teroitus tehdään Fiskarsin veitsenteroittimella. Villaveitsi riittää hyvin kun leikataan 50 mm eristettä, mutta saha tulee tarpeeseen kun leikataan 100 mm paksua eristeputkea.





Kuvia asentamisesta

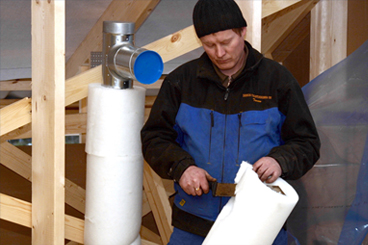

Eristeen työstäminen Insuplast-veitsellä tai sahalla. Leikkaaminen ei onnistu terävälläkään perinteisellä veitsellä. Insuplast-veitsi sen sijaan mahdollistaa eristeen työstämisen helposti.

Valmiiksi työstetty eristekappale vedetään putken ylle. Muista varmistaa että saumat puskevat toisiaan vasten.

Suoran eristekappaleen asentaminen.

Putkien kiinnitys. Raota eristesaumaa, poraa reiät niiteille ja kiinnitä putket toisiinsa. Tämän jälkeen tulee varmistaa että eristeiden sauma jää tiiviiksi.







Tulostettava asennusohje (pdf)



Myynti

MUISTA OSTAA INSUPLASTIN VEITSI JA TEROITIN MYYJÄLTÄSI OSTAESSA ENSIMMÄISTÄ KERTAA ERISTEITÄ!

Onninen Oy, Varastotuotteet:

8335600 Insuplast 100/50 8335720 Insuplast 100/50 90°
8335602 Insuplast 110/50
8335604 Insuplast 125/50 8335724 Insuplast 125/50 90°
8335606 Insuplast 160/50 8335726 Insuplast 160/50 90°
8335608 Insuplast 200/50 8335728 Insuplast 200/50 90°
8398760 Eristeveitsi ja teroitin
8
398762 Saha ja teroitin 100mm eristeelle

100mm ERISTEET

8335601 Insuplast 100/100 8335721 Insuplast 100/100 90°
8335605 Insuplast 125/100 8335725 Insuplast 125/100 90°
8335607 Insuplast 160/100 8335727 Insuplast 160/100 90°

Ahlsell Oy, Varastotuotteet:

8335600 Insuplast 100/50 8335720 Insuplast 100/50 90°
8335604 Insuplast 125/50 8335724 Insuplast 125/50 90°
8335606 Insuplast 160/50 8335726 Insuplast 160/50 90°
8398760 Eristeveitsi ja teroitin

LVI-dahl Oy, Varastotuotteet:

8335600 Insuplast 100/50 8335720 Insuplast 100/50 90°
8335604 Insuplast 125/50 8335724 Insuplast 125/50 90°
8335606 Insuplast 160/50 8335726 Insuplast 160/50 90°
8335608 Insuplast 200/50 8335728 Insuplast 200/50 90°
8398760 Eristeveitsi ja teroitin

Meltex Oy, Varastotuotteet:

8335600 Insuplast 100/50 8335720 Insuplast 100/50 90°
8335604 Insuplast 125/50 8335724 Insuplast 125/50 90°
8335606 Insuplast 160/50 8335726 Insuplast 160/50 90°
8398760 Eristeveitsi ja teroitin
